BAUHOLZ – SORTIERUNGEN

Nach den Anforderungen der europäischen Norm DIN EN 14081-1, ist in Sägewerken jedes Stück Bauholz (Nadel- und Laubschnittholz - Bretter, Bohlen und Kanthölzer) entsprechend der Festigkeit beziehungsweise Tragfähigkeit nach folgendem Muster deutlich durch Prägestempel, Tintenstrahldruck oder mit eingepressten/aufgeklebten Plaketten zu kennzeichnen. Wenn diese Kennzeichnung ausnahmsweise aus optischen Gründen nicht erfolgen soll, ist eine Kennzeichnung auf dem Lieferschein und in den Begleitpapieren vorzunehmen.

Eine Ausnahme besteht außerdem für Listenholz. Das ist nach einer Liste für ein bereits bestehendes Bauwerk erzeugtes und geliefertes Bauholz. Hier ist die CE-Kennzeichnung unzulässig.



Bauschnitthölzer von Nadel- und Laubbäumen für tragende Zwecke (DIN EN 4074-1)
Schnittholzart Sortier-
klassen
Kennzeichnungsbeispiele Erläuterung der Kurzeichen
Latte (Dachlatte) S 10 (rot),
S 13 (blau)
Latte DIN 4074 – S 10 – FI visuell sortiert Latte S 10, aus Fichte (FI)

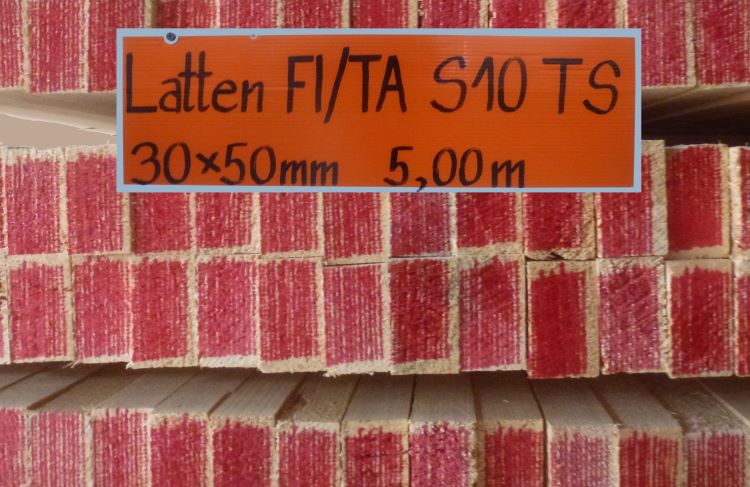

Sortierungskennzeichnung von Latten (Dachlatten)

Bei Lattenbündeln bis zu 10 Stück muss mindestens eine Latte mit der CE-Kennzeichnung versehen sein und alle zum Bündel gehörenden Latten müssen am Stirnende farbig markiert sein:

 rot  Sortierklasse S 10

(u. a. allgemeine Astansammlung auf der Breitseite ≤ 1/2, Faserneigung aufgrund von Drehwuchs oder Stammkrümmung ≤ 12 %, Verfärbungen und Risse zulässig, nagelfeste "braune" und "rote" Streifen ≤ 3/5, Insektenfraß durch Frischholzinsekten: Fraßgänge bis 2 mm Ø zulässig)

 blau  Sortierklasse S 13

(u. a. allgemeine Astansammlung auf der Breitseite ≤ 1/3, Faserneigung aufgrund von Drehwuchs oder Stammkrümmung  ≤ 7 %, Verfärbungen und Risse zulässig, nagelfeste "braune" und "rote" Streifen,≤ 2/5, Insektenfraß durch Frischholzinsekten: Fraßgänge bis 2 mm Ø zulässig)

Brett S 7,
S 10,
S 13
Brett DIN 4074 – C40 M TS – LA maschinell (M) sortiertes Brett der Festigkeit C40, trocken sortiert (TS), aus Lärche (LA)
Bohle S 7,
S 10,
S 13
Bohle DIN 4074 – S 13 TS – KI visuell sortierte Bohle S 13, trocken sortiert (TS), aus Kiefer (KI)
Kantholz S 7,
S 10,
S 13
Kantholz DIN 4074 – LS 7 TS – BU visuell sortiertes Kantholz LS 7, trocken sortiert (TS), aus Buche (BU)
hochkant
biegebeanspruchte
Bretter und Bohlen (K)
S 7K,
S 10K,
S 13K
Bohle DIN 4074 – LS 13K TS – BU visuell sortiert hochkant biegebeanspruchte Bohle LS 13K, trocken sortiert (TS), aus Buche (BU)



Kennzeichnungsschema auf dem Holz
Kurzzeichen Bedeutung
CE CE-Zeichen
(Nach einer konkreten Liste erzeugtes und geliefertes Bauholz (Listenbauholz), ist die CE-Kennzeichnung unzulässig.)
99999 Kennnummer der Zertifizierungsstelle
Firma xyz Kennzeichen und/oder Name des Herstellers mit Anschrift
18 letzten beiden Ziffern des Jahres der Kennzeichnung
99999 Nummer des Zertifikats
PCAB
DIN EN 13556
Kurzzeichen Holzart
PSMN Douglasie
PCAB Fichte
PNSY Kiefer
LADC Lärche
ABAL Tanne
WPAC Fichte/Tanne
QCXE Eiche
EN 14081-1 Produktnorm
C24
DIN EN 338
europäische Festigkeitsklasse, nach DIN EN 338 (bewertet werden Festigkeit, Steifigkeit, Rohdichte)
Nadelholz:
C14, C16, C18, C20, C22, C24, C27, C30, C35, C40, C45, C50
Laubholz:
D18,D24, D27, D30, D35, D40, D45,D50, D55, D60, D65, D70, D75, D8
S10, DIN 4074 Sortierklasse nach DIN 4074
Nadelholz:
S 7, S 10, S 13
Laubholz:
LS 7, LS 10, LS 13
Kanthölzer und hochkant biegebeanspruchte Bretter und Bohlen:
S 7K, S 10K, S 13K, LS 7K, LS 10K, LS 13K
TROCKEN SORTIERT "TS" Trocken sortiert (dry graded)
(Holzfeuchte bis 20 %)
"M" Maschinell sortiert für tragende Zwecke.
"DG" Trocken sortiert für tragende Zwecke.
"PT" Mit Schutzmitteln behandeltes Bauholz für tragende Zwecke.
D-s2, d0 Brandverhalten
CWFT (Classification without further testing - ohne weitere Prüfung)
4, DIN EN 350 Biologische Dauerhaftigkeit, Verwendungseinschränkungen.
Dauerhaftigkeit oder Behandlung gegen biologischen Befall (Insekten, Termiten, maritime Holzzerstörer).
PT Holz wurde gegen biologischen Befall behandelt.
NDP (non performance determided) "Keine Leistung festgestellt"



Stempelmuster EN 14081-1
Kennzeichnungsschema bei einem Stempel
